描述
特性和应用

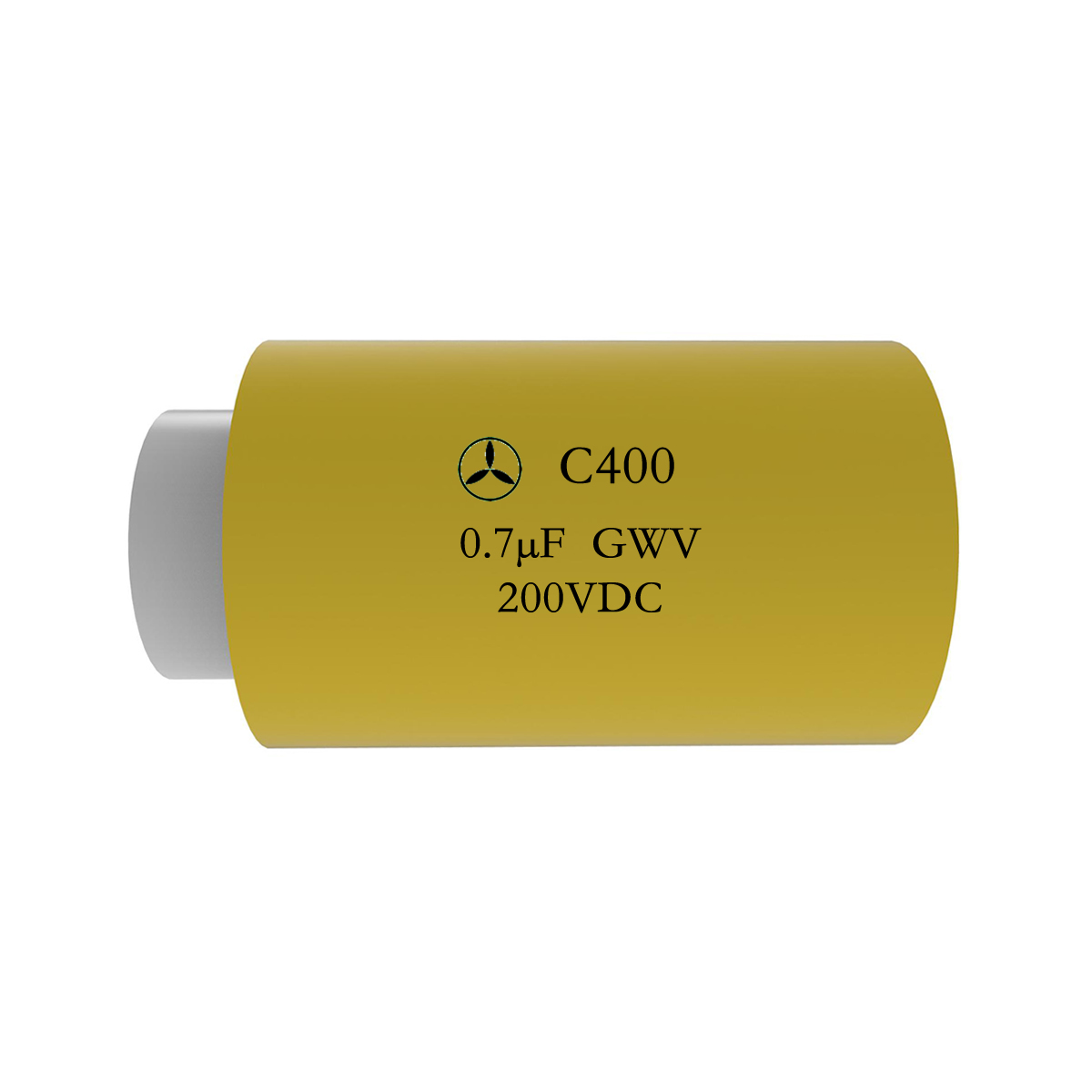

金属化有机薄膜卷绕而成。
电性能好、有自愈特性、损耗小,容量稳定性好、交流性能好。
用于降低电气、电子设备或其它干扰源所产生的电磁干扰。
| 使用环境温度 | -40 ~ +85^C | ||
| 电容量偏差等级 | ±5%(J);±10%(K) | ||
| 试验电压 | 4 .3UR(VDC) | ||
| 项目参数 | 电容置变化 | 绝缘电阻 | 损耗角正切 |
| ≤% | ≥MΩ | ≤ | |
| 正常气候条件下 | CR≤0.33μF; 1500MΩ CR≥0.33μF;5000MΩ.μF |
10x 10-4 | |
| 稳态湿热 | ±5% | 正常气候条件下的50% | 与初始测置值比 tg δ 增置0.008 |
| +40℃;90~95%RH;500h | |||
| 耐久性 | ±10% | 正常气候条件下的50% | 与初始测置值比 tg δ 增置0.008 |
| +85℃;1.25UR；1000h | |||
| 额定电压
（Vac） |
标称容量
（µF） |
最大外形尺寸(mm} | ||||
| L1 | L | D | D1 | Φ | ||
| 275 | 0.01 | 12 | 15 | 12 | 8 | 6.3 |
| 0.015 | 12 | 15 | 13.5 | 8 | 6.3 | |
| 0.022 | 12 | 15 | 13.5 | 8 | 6.3 | |
| 0.033 | 12 | 15 | 15 | 8 | 6.3 | |
| 0.068 | 24.5 | 28.5 | 15 | 9.5 | 8.2 | |
| 0.1 | 24.5 | 28.5 | 16.5 | 9.5 | 8.2 | |
| 0.22 | 24.5 | 28.5 | 19 | 9.5 | 8.2 | |
