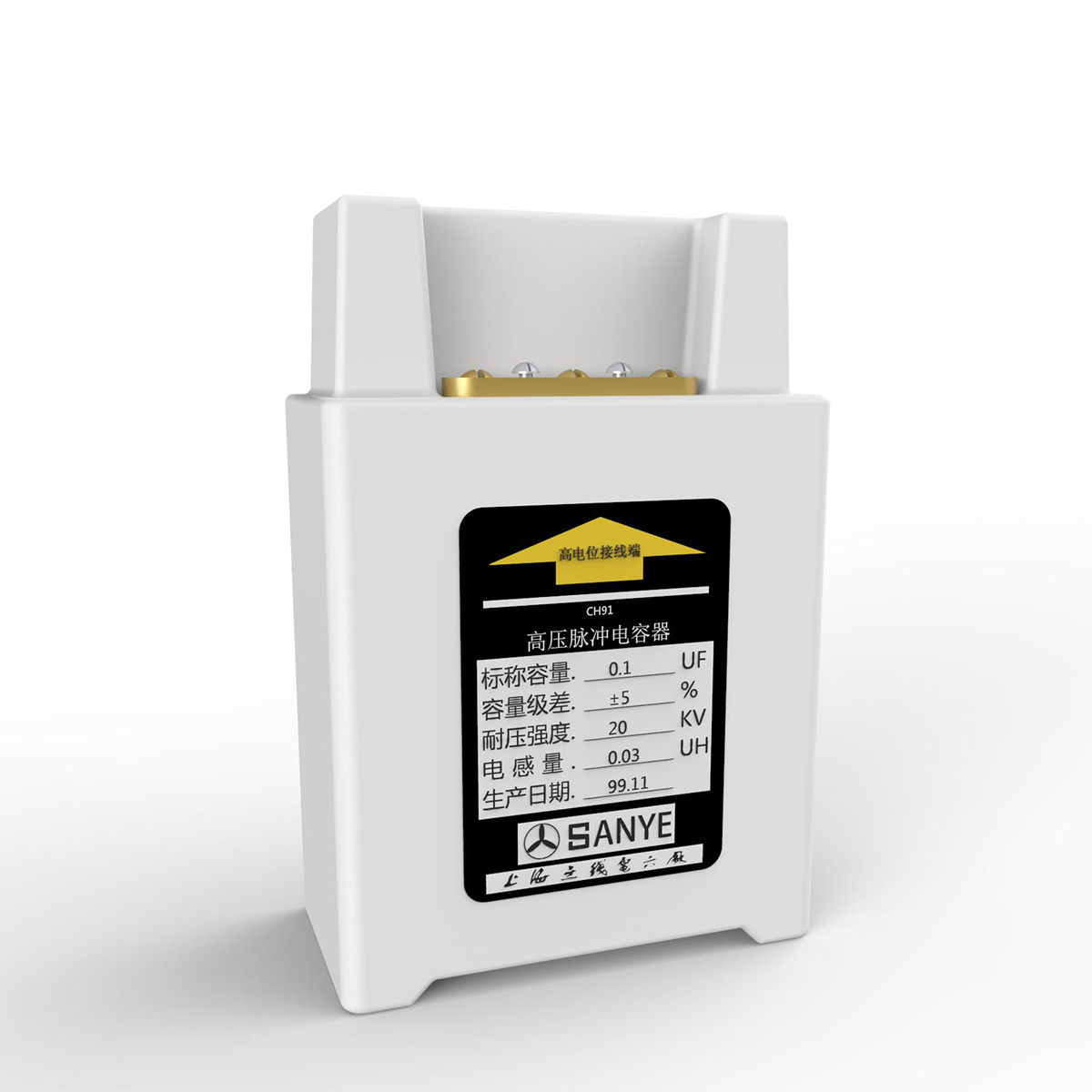

描述
产品特性
纸膜复合介质,铝箔做电极
矩形塑料外壳,全密封结构
电感量小,能承受大电流、高脉冲
适用于瞬间大功率快速放电的电路中
使用环境温度 | -10℃~+45℃ | |||
电容量偏差等级 | ±5(J),±10%(K),±20%(M) | |||
试验电压 | <30KV为1.5倍额定电压,>30KV为1.2倍额定电压 | |||
项目 参数
|
电容量变化≤% | 绝缘电阻≥MΩ | 损耗角正切≤ | 电感量 |
正常气候条件 | / | 10000 | 0.01 | 30 |
稳态湿热:
40℃,90%-95%,RH;240h |
±5 | 5000 | 0.015 | / |
充电和放电
+45℃:1.1UR;105次 |
±10 | 500 | / | / |

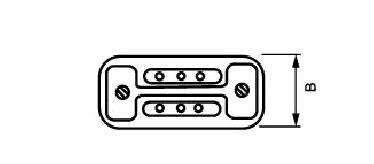

标称容量 | 额定电压 | 最大外形尺寸(mm) | 最大重量 | ||
(µF) | (KV) | L | B | H | (g) |
0.1 | 20 | 150 | 57.5 | 235 | 2600 |
0.025 | 30 | 150 | 57.5 | 235 | 2600 |
0.05 | 30 | 150 | 57.5 | 235 | 2600 |
0.01 | 50 | 150 | 57.5 | 235 | 2600 |
0.022 | 50 | 150 | 57.5 | 235 | 2600 |
0.001 | 60 | 150 | 57.5 | 235 | 2600 |
