描述
产品特性
金属化耐高温新型材料无感卷绕而成。
采用不锈钢或铜管外壳、轴向引出、全密封结构。
电性能好、有自愈特性、损耗小、频率特性高。
适用于石油勘探，航空工业等高温电路中。
| 使用环境温度 | -40~+150℃ | ||
| 电容量偏差等级 | ±5%(J);±10%(K) | ||
| 试验电压 | 1.5倍额定电压 | ||
| 参数 | 电容量变化 | 绝缘电阻 | 损耗角正切 |
| 项目 | ≤％ | ≥ | ≤ |
| 正常气候条件下 | CR≤0.47μF;5000MΩ CR>0.47μF; IOOOMΩ.μF | 0.01 | |
| 耐久性 | ±10 | 正常气候条件下50% | 0.015 |
| +150℃;1.25UR;500h | |||
| 额定电压(VDC) | 630 | 1000 | ||||||

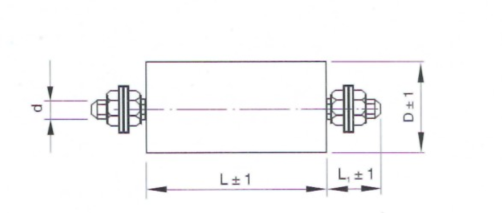

| CN（µF） | L | D | L1 | d | L | D | L1 | d |
| 0.47 | 75 | 22 | 25 | M4 | 75 | 35 | 25 | M4 |
| 1 | 135 | 22 | 25 | M4 | 100 | 35 | 25 | M6 |
| 2 | 100 | 35 | 25 | M6 | 100 | 40 | 25 | M6 |
| 3 | 100 | 45 | 25 | M6 | 100 | 60 | 25 | M6 |
| 5 | 100 | 60 | 25 | M6 | 135 | 70 | 25 | M6 |
